MG系列-微小型直线导轨
特征 应用

MGN 体积小、轻量化，特别适合小型化设备使用。 滑块、导轨材质提供不锈钢及合金钢两种。不锈钢材质之直线导轨，包含滑块、导轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。 采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。

MGW﹝宽幅﹞ 加宽导轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。
导轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性。

MG系列应用：

 半导体制造设备
印刷电路板IC组装设备
医疗设备
机器手臂
精密量测仪器
办公室自动化设备
其它小型直线滑动装置

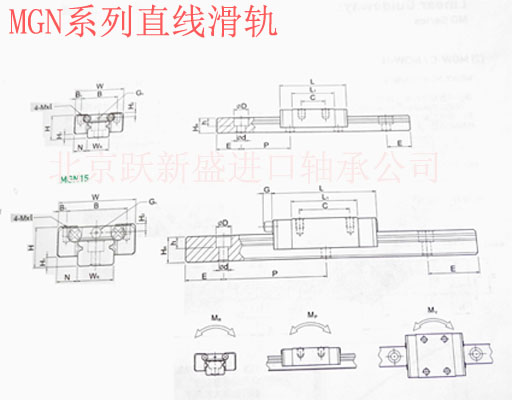

MG系列型号	MGN7C	MGN9C	MGN12C	MGN15C
组件尺寸(mm）
H	8	10	13	16
H1	1.5	2	3	4
N	5	5.5	7.5	7.5
滑块尺寸(mm)
W	17	20	27	32
B	12	15	20	25
B1	2.5	2.5	3.5	3.5
C	8	10	15	20
L1	13.5	22.5	21.7	26.7
L	22.5	28.9	34.7	42.1
G	--	--	--	--
Gn	1.2	1.2	1.4	1.4
滑轨尺寸(mm)
WR	7	9	12	15
HR	4.8	6.5	8	10
D	4.2	6	6	6
h	2.3	3.5	4.5	4.5
d	4.5	3.5	3.5	3.5
P	15	20	25	40
E	5	7.5	10	15
基本动负荷	100	190	290	470
基本静负荷	127	260	400	570
